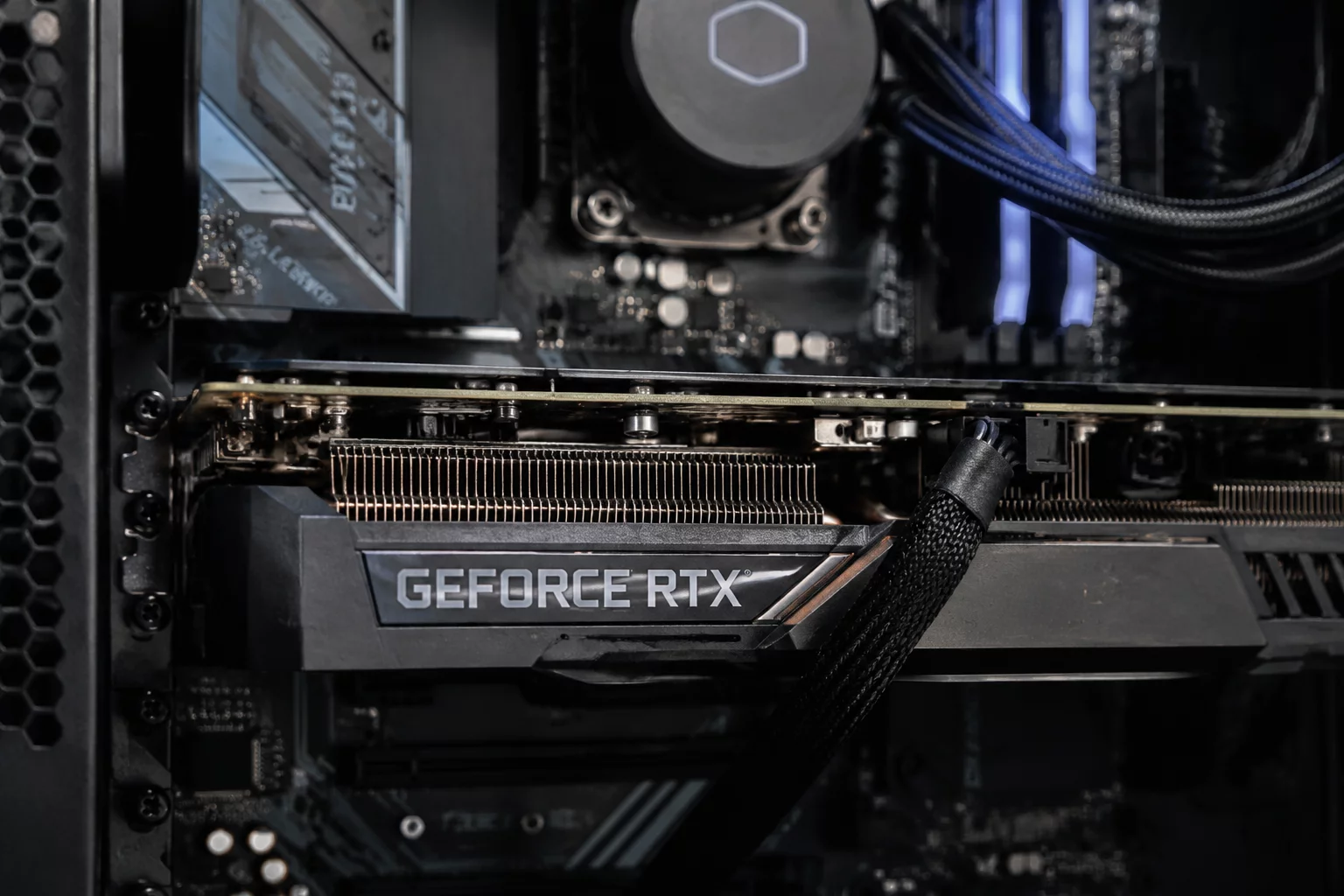

โครงสร้างการเชื่อมต่อระหว่างหน่วยประมวลผลกลางและการ์ดจอถือเป็นหัวใจสำคัญของคอมพิวเตอร์ยุคปัจจุบัน มาตรฐานบัสเชื่อมต่อแบบอนุกรมความเร็วสูงหรือที่เรียกกันทั่วไปว่า พีซีไอเอ็กซ์เพรส ทำหน้าที่เป็นทางด่วนหลักในการลำเลียงชุดคำสั่งและข้อมูลภาพ การทำความเข้าใจโครงสร้างทางกายภาพและตรรกะของเส้นทางส่งสัญญาณนี้ ช่วยให้วิศวกรระบบสามารถจัดสรรทรัพยากรฮาร์ดแวร์ได้อย่างคุ้มค่าสูงสุด

ในอดีตการสื่อสารระหว่างอุปกรณ์มักพึ่งพาบัสแบบขนานซึ่งมีข้อจำกัดเรื่องสัญญาณรบกวนข้ามสายเมื่อความถี่เพิ่มสูงขึ้น มาตรฐานการเชื่อมต่อยุคใหม่จึงหันมาใช้สถาปัตยกรรมแบบจุดต่อจุด โดยแบ่งเส้นทางการเดินข้อมูลออกเป็นช่องทางย่อยที่ทำงานประสานกันอย่างเป็นอิสระ การออกแบบเช่นนี้ทำให้ระบบสามารถปรับขยายขนาดของแบนด์วิดท์ได้อย่างยืดหยุ่นตามจำนวนช่องทางที่จัดสรรไว้

โครงสร้างทางกายภาพและกลไกเลน

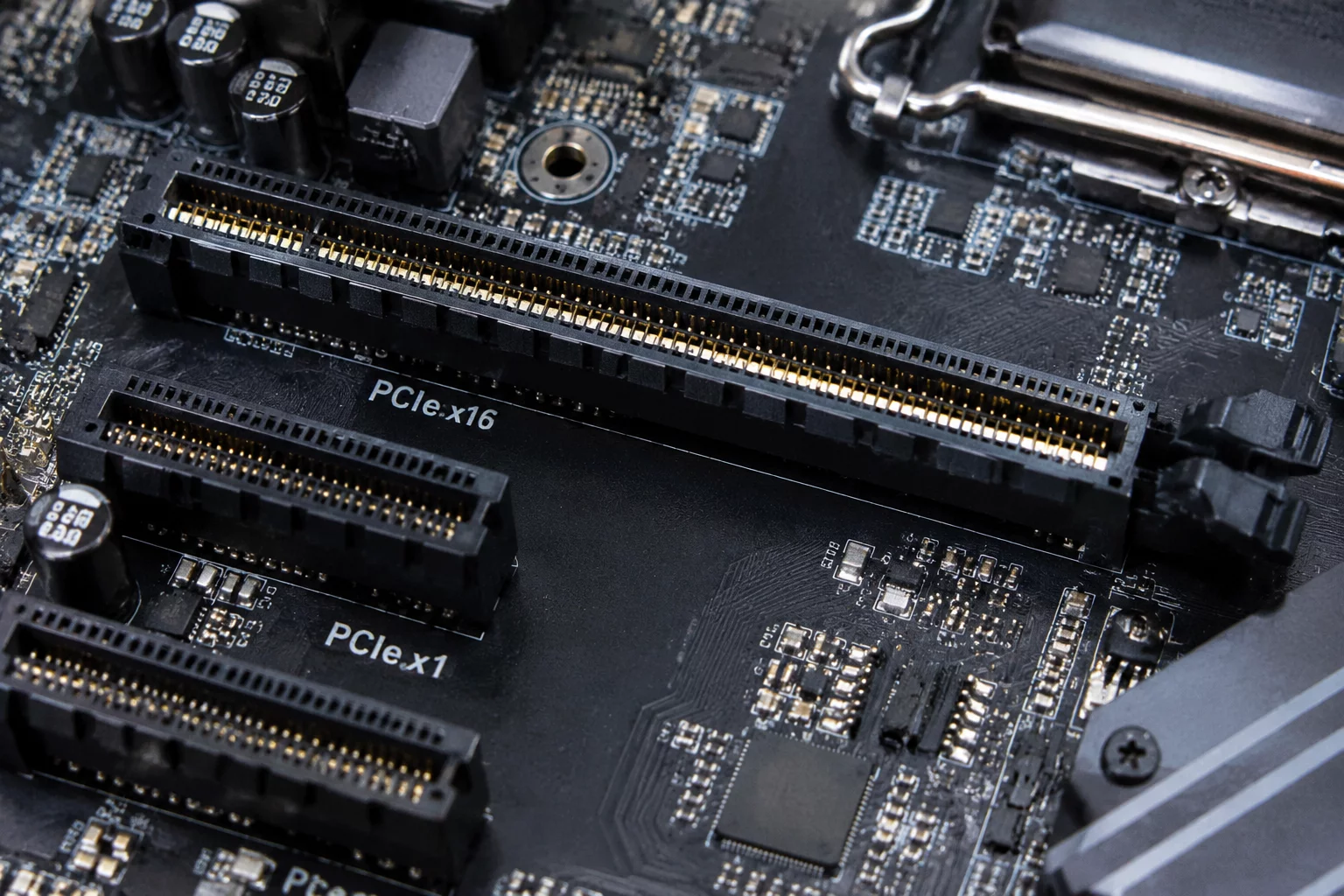

การส่งข้อมูลผ่านบัสชนิดนี้อาศัยหน่วยย่อยที่เรียกว่า เลน โดยหนึ่งเลนประกอบด้วยคู่สายสัญญาณสองคู่สำหรับส่งและรับข้อมูลในทิศทางตรงกันข้าม การส่งข้อมูลจึงดำเนินไปพร้อมกันทั้งสองฝั่งได้ตลอดเวลา เมื่อนำหลายเลนมารวมกันเป็นช่องเชื่อมต่อขนาดใหญ่ เช่น สี่เลน แปดเลน หรือ สิบหกเลน ปริมาณการไหลของสัญญาณจะทวีคูณขึ้นตามสัดส่วนโดยตรง

สัญญาณนาฬิกาถูกฝังรวมไปกับสายส่งข้อมูลผ่านเทคนิคการเข้ารหัสสัญญาณ ทำให้ตัดปัญหาความคลาดเคลื่อนของเวลาที่มักพบบนบัสแบบดั้งเดิม ระบบสามารถเร่งความเร็วของสัญญาณให้สูงขึ้นได้มากโดยไม่สูญเสียความแม่นยำ นอกจากนี้ตัวควบคุมยังสามารถตรวจสอบความถูกต้องของข้อมูลผ่านระบบตรวจสอบข้อผิดพลาด เพื่อสั่งส่งข้อมูลซ้ำในทันทีหากตรวจพบความผิดปกติในระดับฮาร์ดแวร์

วิวัฒนาการและอัตราการส่งข้อมูลแต่ละยุค

การพัฒนามาตรฐานบัสนี้เกิดขึ้นอย่างต่อเนื่องตามความต้องการของซอฟต์แวร์ประมวลผล ในแต่ละเจเนอเรชันจะมีการเพิ่มขีดความสามารถในการรับส่งข้อมูลขึ้นราวสองเท่าตัว การประเมินประสิทธิภาพจึงต้องพิจารณาทั้งความถี่สัญญาณและวิธีการเข้ารหัสข้อมูลที่เปลี่ยนผ่านไปในแต่ละช่วงเวลา

• รุ่นที่สาม ให้ความเร็วการถ่ายโอนข้อมูลเกือบ หนึ่งกิกะไบต์ต่อวินาที ต่อหนึ่งเลน โดยใช้ระบบการเข้ารหัสแบบหนึ่งร้อยยี่สิบแปดต่อหนึ่งร้อยสามสิบผสานบิตส่วนหัวที่กะทัดรัด
• รุ่นที่สี่ ยกระดับความเร็วขึ้นเป็น สองกิกะไบต์ต่อวินาที ต่อหนึ่งเลน ส่งผลให้ช่องเชื่อมต่อแบบสิบหกเลนรองรับแบนด์วิดท์รวมได้สูงถึงสามสิบสองกิกะไบต์ต่อวินาที
• รุ่นที่ห้า เพิ่มอัตราการส่งข้อมูลขึ้นเป็นเกือบ สี่กิกะไบต์ต่อวินาที ต่อหนึ่งเลน ช่วยลดเวลาในการดึงข้อมูลสำหรับเวิร์กโหลดปัญญาประดิษฐ์ได้อย่างมีนัยสำคัญ
• รุ่นที่หก ก้าวข้ามขีดจำกัดเดิมด้วยการเปลี่ยนมาใช้วิธีปรับสัญญาณแบบสี่ระดับ ทำให้ส่งข้อมูลได้ถึง แปดกิกะไบต์ต่อวินาที ต่อหนึ่งเลน
• รุ่นที่เจ็ด กำหนดเป้าหมายการส่งข้อมูลไว้สูงถึง สิบหกกิกะไบต์ต่อวินาที ต่อหนึ่งเลน เพื่อรองรับศูนย์ข้อมูลระดับไฮเปอร์สเกลในอนาคต

ความก้าวหน้าเหล่านี้สะท้อนให้เห็นว่า อุปกรณ์ในแต่ละยุคสามารถตอบสนองต่อปริมาณข้อมูลที่ซับซ้อนขึ้นเรื่อยๆ ทว่าการเปลี่ยนผ่านไปสู่ความเร็วที่สูงขึ้นยังต้องอาศัยวัสดุแผงวงจรที่มีคุณภาพสูงขึ้นตามไปด้วย เพื่อป้องกันการเสื่อมถอยของสัญญาณในระยะทางที่ยาวขึ้น

ผลกระทบต่อภาระงานประมวลผลจริง

ในงานคำนวณขั้นสูง อัตราการป้อนข้อมูลเข้าสู่หน่วยประมวลผลกราฟิกมีผลอย่างมากต่อความเร็วรวมของระบบ หากแบนด์วิดท์ของบัสต่ำเกินไป ตัวชิปประมวลผลจะต้องหยุดรอรับชุดข้อมูลใหม่ ทำให้เกิดช่วงเวลาว่างงานโดยเปล่าประโยชน์ การเลือกใช้ช่องเชื่อมต่อที่มีอัตราส่งข้อมูลกว้างขวางช่วยให้การสตรีมโมเดลขนาดใหญ่เข้าสู่หน่วยความจำของการ์ดดำเนินไปอย่างต่อเนื่อง

อย่างไรก็ดี งานประมวลผลกราฟิกสำหรับเกมหรือการจำลองทางฟิสิกส์ทั่วไป ข้อมูลส่วนใหญ่มักถูกเก็บไว้ล่วงหน้าบนหน่วยความจำของการ์ดจออยู่แล้ว การยกระดับจากรุ่นก่อนหน้าไปยังรุ่นล่าสุดจึงอาจแสดงผลต่างของประสิทธิภาพเพียงเล็กน้อย ความจำเป็นในการอัปเกรดจึงขึ้นอยู่กับลักษณะการเคลื่อนย้ายข้อมูลของแต่ละโปรแกรมอย่างแท้จริง มากกว่าตัวเลขแบนด์วิดท์ตามทฤษฎีบนกระดาษ

การประเมินสภาพแวดล้อมโดยรวมของฮาร์ดแวร์ ทั้งขีดจำกัดของแผงวงจรหลัก ความสามารถของชิปเซต และอุณหภูมิในการทำงาน ล้วนเป็นตัวแปรที่กำหนดว่าระบบจะรักษาความเร็วสูงสุดได้ยาวนานเพียงใด การจัดสมดุลระหว่างความเร็วของบัสและพลังการประมวลผลจริงจึงเป็นหัวใจของการสร้างสถาปัตยกรรมคอมพิวเตอร์ที่มั่นคง
